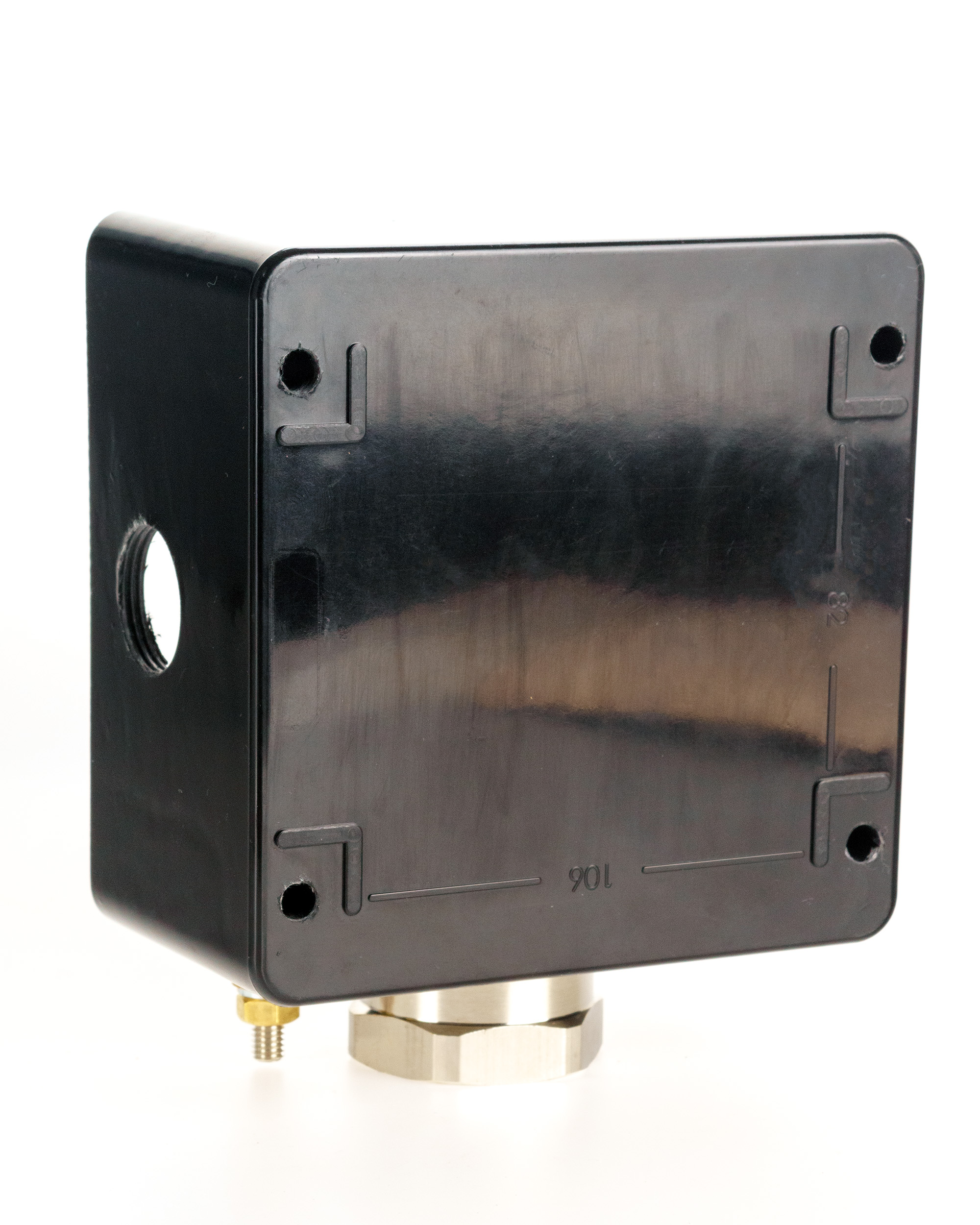

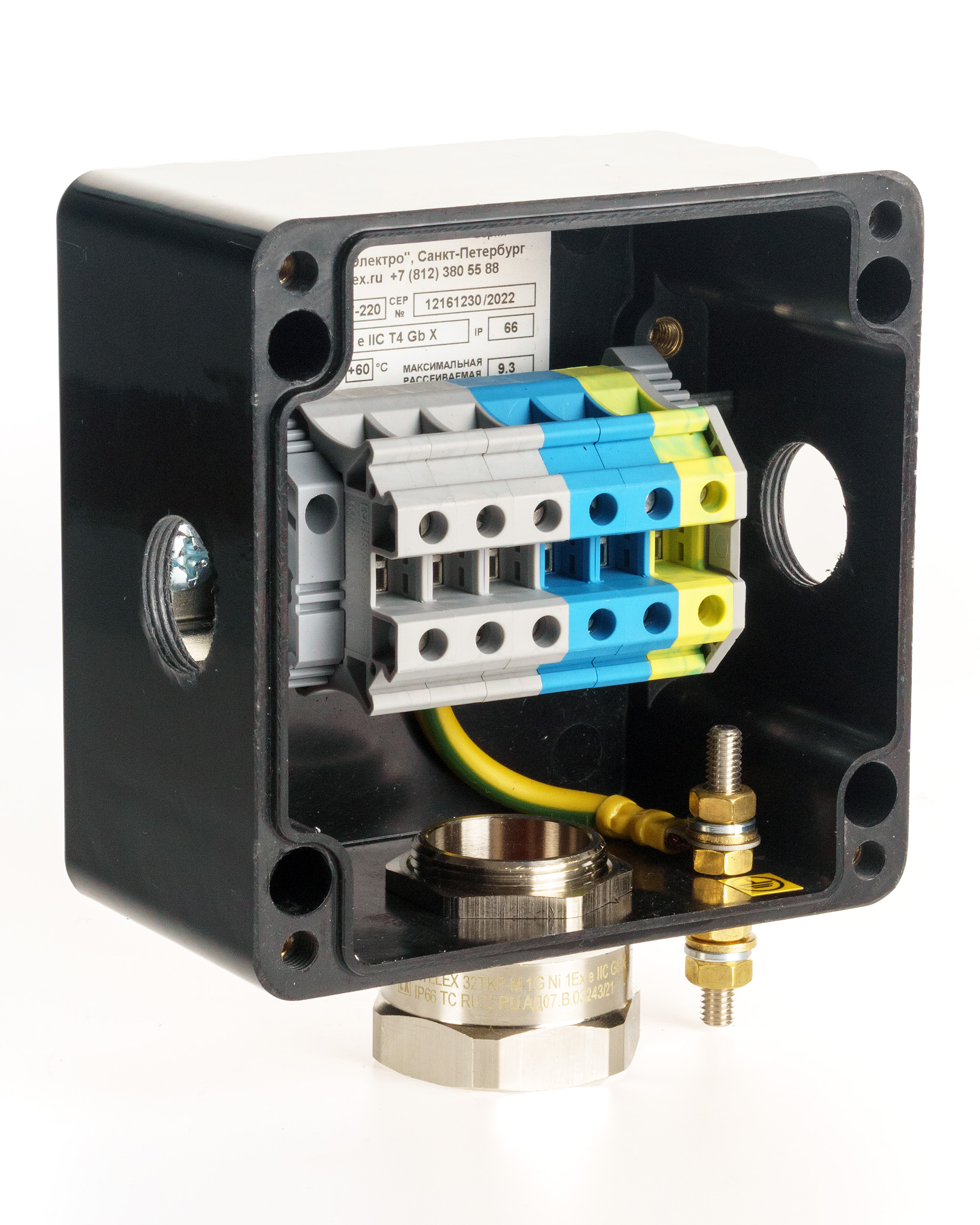

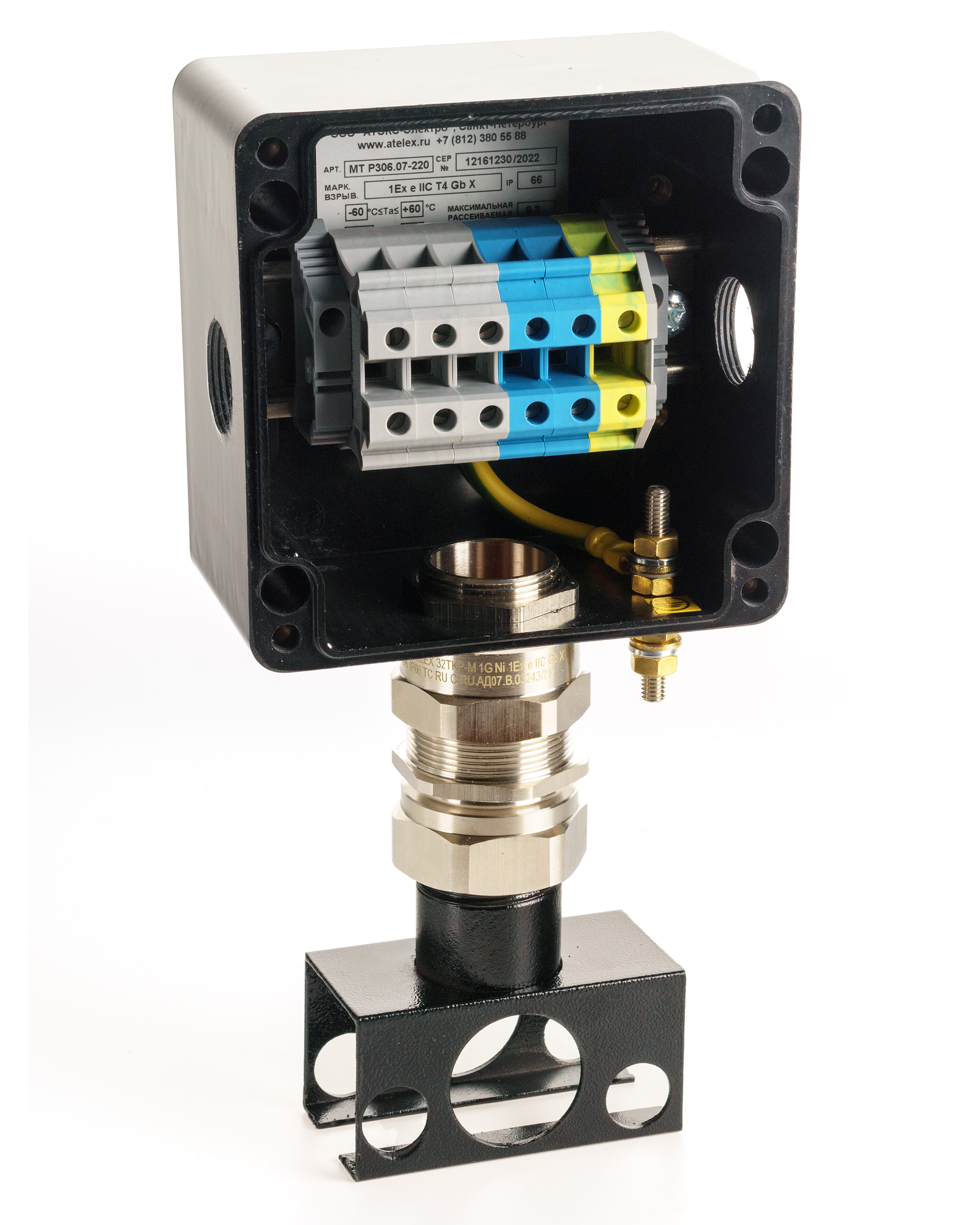

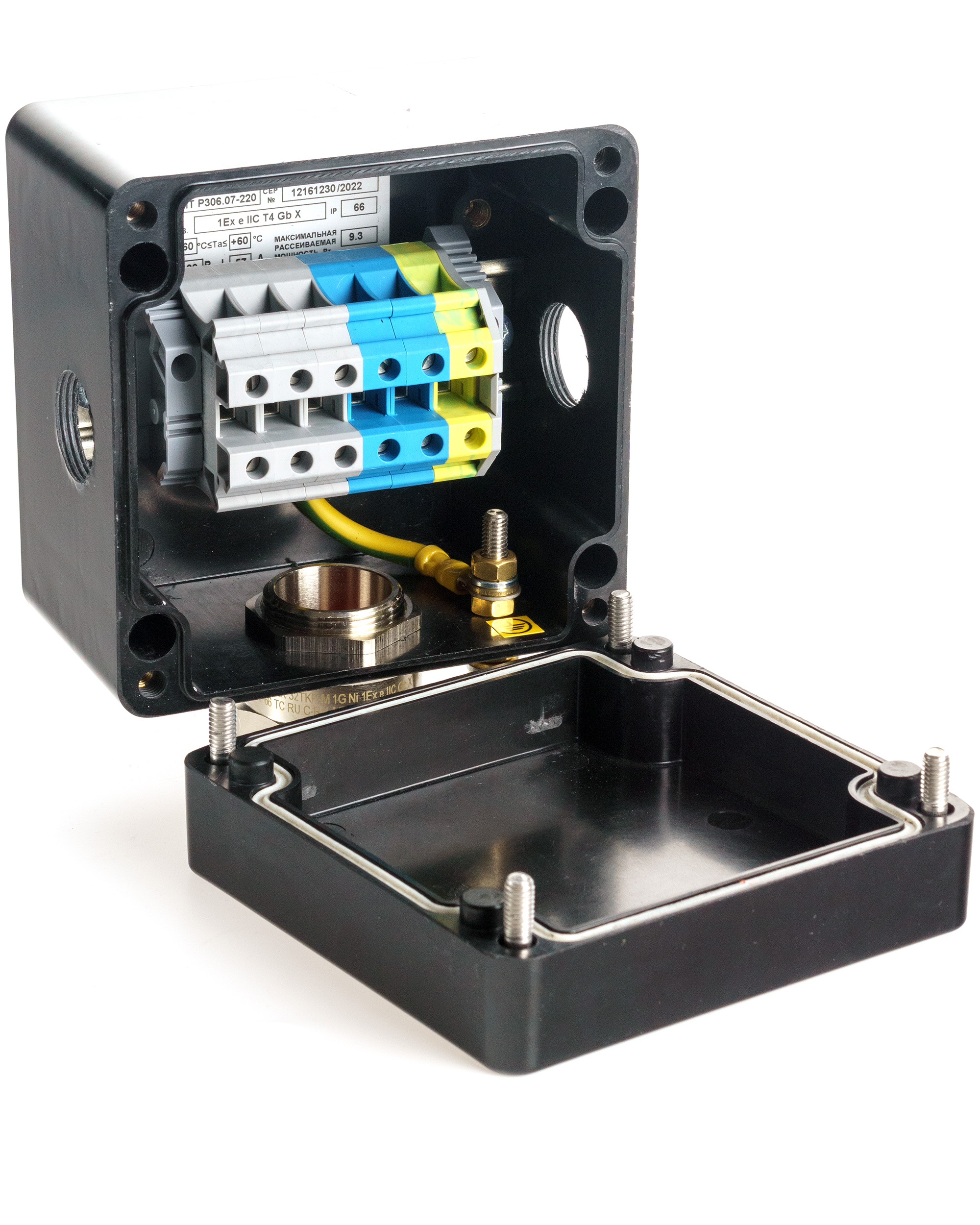

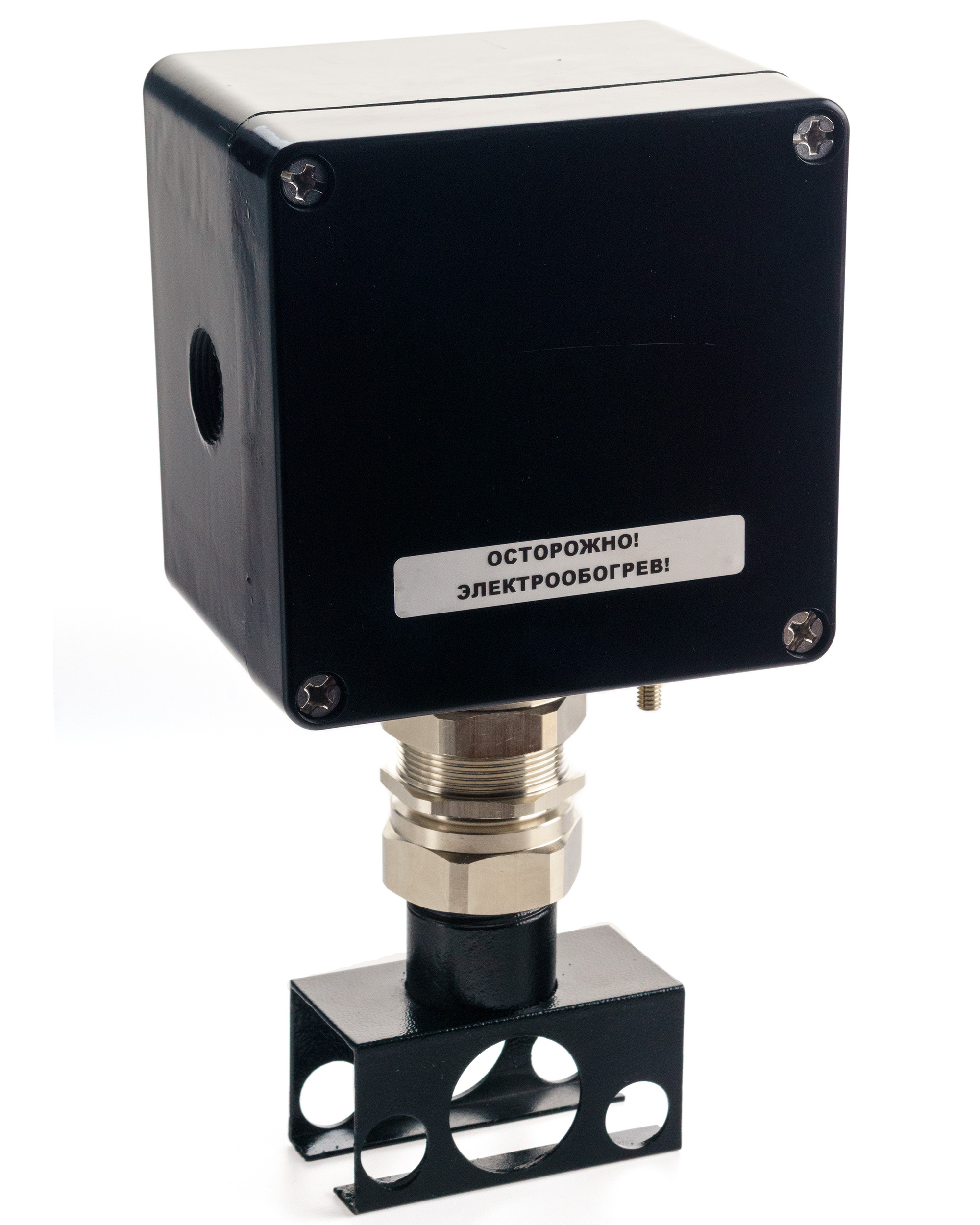

Extherm SBORKA 2PМ/3D Коробка проходная на опоре для подключения от 1 до 3 нагревательных кабелей

Настоящий паспорт совмещен с руководством по эксплуатации и распространяется на коробку соединительную взрывозащищенную типа SBORKA 2PM/3D выполненной на основе модульного устройства управления серии МТ в оболочке Р306 (далее коробка) производства ООО «АТЭКС-Электро» с заводской маркиров-кой MT Р306(-60+60)12 - 1xM25x1,5(B) - 1x32MPTK-M-Ni(C) - 1xM25x1,5(D) - 10x5(В) - Модульное управляющее устройство серии MT, 122x120x90, 1Ex e IIC Gb X T4 IP66

Коробка предназначена для соединения нагревательных кабелей параллельного сопротивления с силовым кабелем питания или для подключения выводов датчиков температуры к кабелям систем управления во взрывоопасных зонах или зонах общепромышленного назначения при установке коробок непосредственно на поверхность обогреваемого трубопровода, резервуара и т.п.

Коробка соответствуют требованиям безопасности для взрывозащищенного оборудования по ТР ТС 012/2011, конструкция коробки выполнена по ГОСТ 31610.0-2014 (IEC 60079-0:2011), в соответствии с требованиями ГОСТ Р IEC 60079-1-2011, ГОСТ 31610.7-2012 (IEC 60079-7:2006), ГОСТ 31610.11-2014(IEC 60079-11:2011), ГОСТ Р МЭК 60079-18-2012, ГОСТ IEC 60079-31-2013 и отраслевых Правил безопасности.

3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
Коробки выпускаются в корпусе из армированного полиэстера.
Таблица 1. Характеристики.
Маркировка взрывозащиты по газу
1Ex e IIC T6…T4 GbX
Маркировка взрывозащиты по пыли
Ex tb IIIC T80°C…195°C Db
Рабочий диапазон температур окружающего воздуха
-60 ˚С ... +60˚С
Максимальная температура воздействия на опору коробки
250°С
Номинальное напряжение
400 В
Номинальный ток
57 А
Степень пыле/влагозащиты
IP66
Климатическое исполнение и категория размещения по ГОСТ 15150-69
УХЛ1/ХЛ1
Размер коробки в сборе:
240 x 122 x 90 мм
Установка коробки должна быть на высоте не более 2000 м над уровнем моря при относительной влаж-ности воздуха (98±2)% и при температуре (25±2)°C с конденсацией влаги.
Знак Х, стоящий после маркировки взрывозащиты, означает, что при эксплуатации коробки необходимо соблюдать следующие «специальные» условия:
- при эксплуатации должны быть приняты меры для их защиты от механических повреждений;
- винты крепления крышки к корпусу необходимо закручивать динамометрическим ключом, с усилием 2 Н/М;
- монтаж и подключение коробки должны производиться при отключенном напряжении питания и соблюде-нии требований, указанных в руководстве по эксплуатации;
- коробка должна комплектоваться взрывозащищенными кабельными вводами, заглушками и клеммными соединителями, имеющими сертификат соответствия и разрешение на применение Ростехнадзора;
- температурный класс в маркировке взрывозащиты коробки выбирается в зависимости от температурного класса коммутируемого нагревательного класса;
- прокладка кабеля во взрывоопасной зоне должна проводиться с соблюдением требований гл. 7.3 ПУЭ. При подключении питающего кабеля к контактным зажимам коробок необходимо обеспечить надежное соеди-нение, исключающее возможность короткого замыкания жил кабеля.
Для подвода питания могут применяться небронированные силовые кабели с сечением жил от 1,5 до 10 мм² круглой формы с наружным диаметром 12–18 мм по оболочке. При использовании бронированного ка-беля применяется металлический кабельный ввод M25х1,5, обеспечивающий заземление брони.

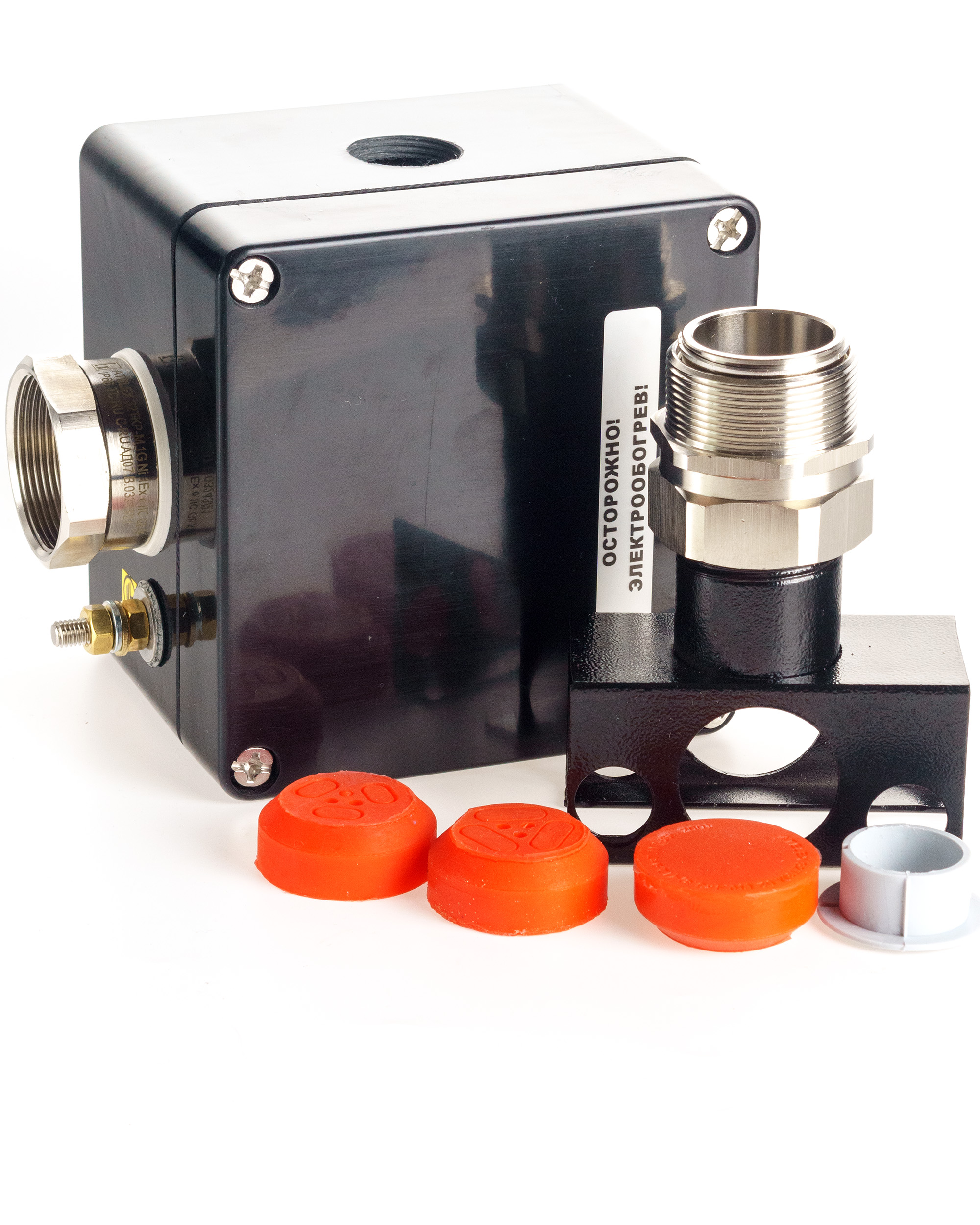

4. КОМПЛЕКТНОСТЬ ПОСТАВКИ
1
Корпус коробки
1 шт.
2
Крышка коробки
1 шт.
3
Прокладка силиконовая
1 шт.
4
Ввод на 3 нагревательных кабеля
1 шт.
5
Контргайка - латунь
1 шт.
6
Кольцо уплотнительное - силикон
1 шт.
7
Кабельный ввод с уплотнением для греющего кабеля
1 шт.
8
Опора
1 шт.
9
DIN-рейка 105 мм
1 шт.
10

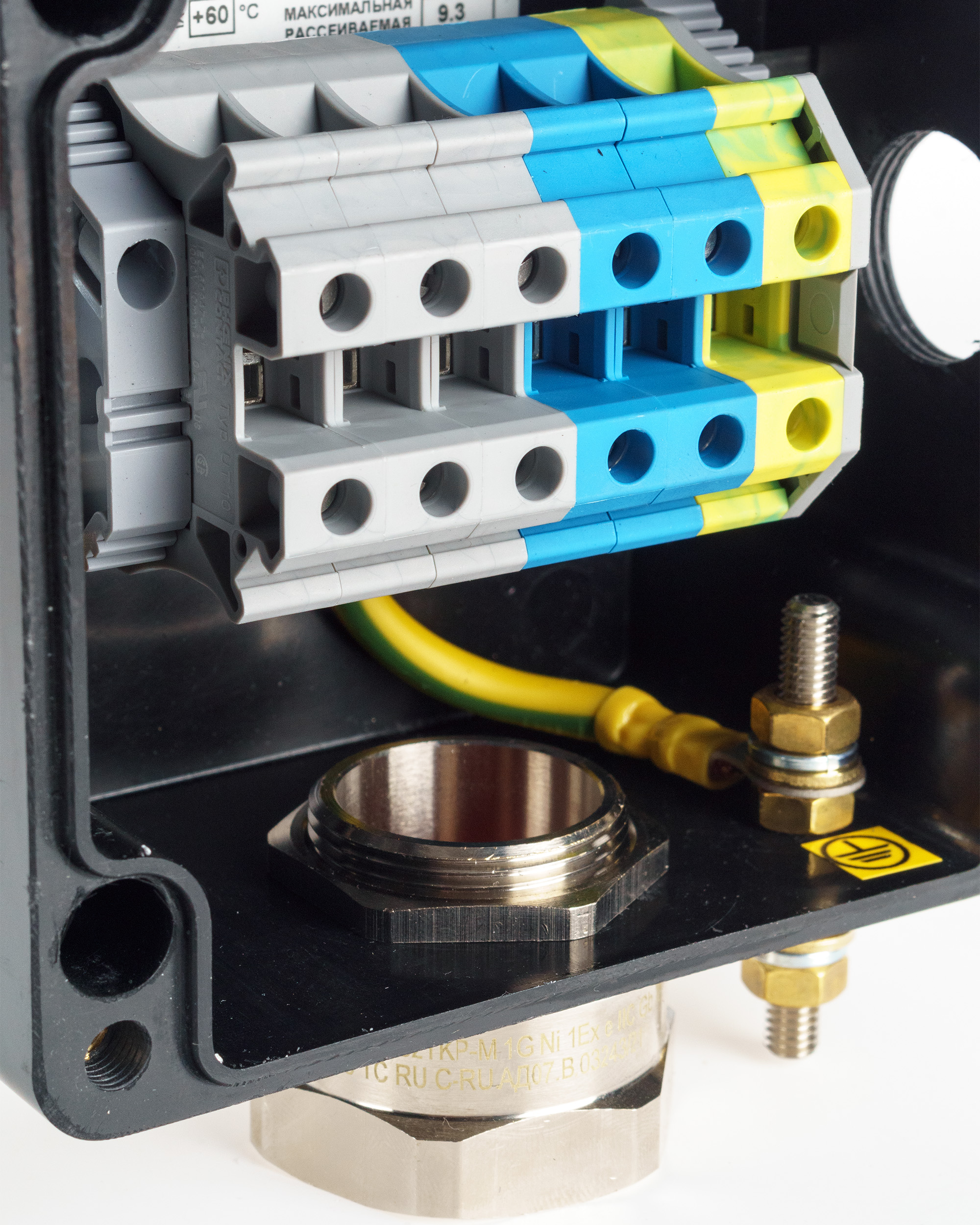

Клемма винтовая UT-10 или аналог 10 мм² - серая
3 шт.
11
Клемма винтовая UT-10 BU или аналог 10 мм² - синяя
1 шт.
12
Клемма винтовая UT-10 PE или аналог 10 мм² - ж/з
1 шт.
13
Держатель клемм
2 шт.
14
Крышка клеммы D-UT 2.5/10
1 шт.
15
Шпилька заземления M6
1 шт.
16
Маркировочный шильдик завода производителя
1 шт.
